В чем разница между линейными направляющими HG, EG и MG?
Всесторонний анализ характеристик и применения различных серий линейных направляющих
Линейная направляющая является важным движущим компонентом в современном автоматизированном оборудовании и прецизионных станках, широко используется в станках с ЧПУ, промышленных роботах, полупроводниковом оборудовании, лазерных резательных установках, упаковочных машинах и автоматизированных производственных линиях.
В процессе реальной закупки и проектирования оборудования многие инженеры и специалисты по закупкам сталкиваются с аналогичными вопросами:
В чем разница между линейными направляющими серий HG, EG и MG?
Как выбрать подходящую модель линейной направляющей для разных устройств?
Хотя все три типа линейных направляющих используются для обеспечения высокоточного линейного движения, они подходят для разных промышленных сценариев из-за различий в конструктивном исполнении, размерных характеристиках, грузоподъемности и направлениях применения.
В этой статье будет подробно описаны характеристики и различия линейных направляющих серий HG, EG и MG, чтобы помочь клиентам лучше выбирать продукцию.

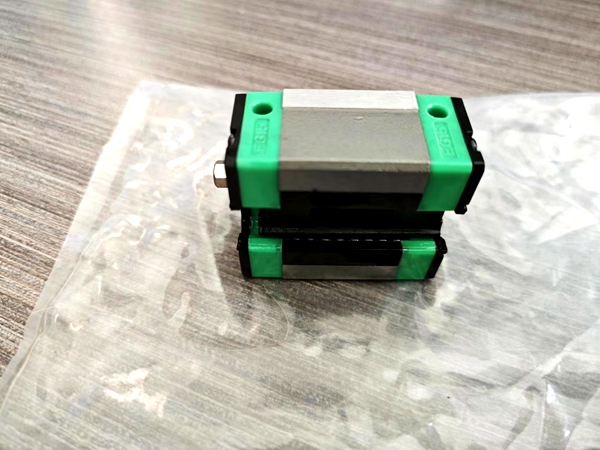

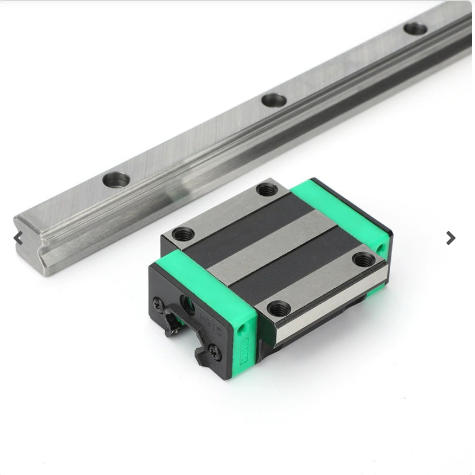

1. Линейная направляющая серии HG: стандартная направляющая с высокой нагрузкой и высокой жёсткостью
Линейная направляющая серии HG — это широко используемый продукт в промышленном автоматизированном оборудовании, основными характеристиками которого являются:
Высокая несущая способность
Высокая жёсткость
Хорошая эксплуатационная стабильность
Подходит для условий с высокой нагрузкой
Серия HG обычно использует четырёхстороннюю конструкцию с равной нагрузкой, которая может одновременно выдерживать нагрузки сверху, снизу, слева и справа, обеспечивая стабильную работу оборудования в сложных условиях напряжений.
Основные характеристики серии HG
1. Высокая несущая способность
Благодаря конструкции с большим контактом шариков между ползуном и направляющей, серия HG имеет высокие динамические и статические нагрузки.
Поэтому она отлично подходит для:
Обрабатывающий центр с ЧПУ
станков с ЧПУ
автоматизированного обрабатывающего оборудования
промышленного оборудования
оборудования для тяжелых грузов
Такие устройства обычно требуют направляющих, способных длительное время выдерживать большие рабочие нагрузки.
2. Усиленная конструкция жесткости
Жесткость является важным фактором, влияющим на точность обработки оборудования.
Серия HG повышает устойчивость системы направляющих за счет оптимизации конструкции дорожки качения
вибрацию
воздействие
эксцентричная нагрузка
Способность.
Для оборудования, требующего сохранения точности обработки, например:
фрезерный станок
шлифовальный станок
Оборудование для прецизионной обработки
Серия HG с высокой жёсткостью может обеспечить более стабильные динамические характеристики.
3. Полные номера моделей
Серия HG охватывает несколько размеров, например:
HG15
HG20
HG25
HG30
HG35
HG45
Различные размеры могут удовлетворить потребности от малого и среднего автоматизированного оборудования до крупного промышленного оборудования.
2. Линейная направляющая серии EG: низкая высота установки и экономически эффективный выбор
Основные особенности линейной направляющей серии EG:
компактная конструкция
Низкая высота установки
Плавный ход
экономичный
По сравнению с серией HG, серия EG больше акцентирует внимание на использовании пространства и облегченной конструкции оборудования.
Основные особенности серии EG
1. Низкопрофильная конструкция
Серия EG имеет низкопрофильную конструкцию, что позволяет снизить общую высоту конструкции оборудования.
Это очень важно для следующих устройств:
Автоматизированное сборочное оборудование
Полупроводниковое оборудование
Оборудование для электронного производства
Малое механическое оборудование
Эти устройства обычно имеют ограниченное пространство для установки и требуют более компактных кинематических структур.
2. Подходит для применений со средней нагрузкой
Хотя серия EG относительно невелика по размеру, она по-прежнему обладает хорошими:
Точность движения
Грузоподъемность
Стабильность
Подходит для большинства легкого и среднего автоматизированного оборудования.
3. Более подходит для высокоскоростных движений
Благодаря компактной конструкции и низкому сопротивлению движению серия EG демонстрирует хорошие характеристики в сценариях высокоскоростного возвратно-поступательного движения.
Например:
Оборудование для автоматической подачи
Упаковочные машины
Испытательное оборудование
Оба могут использовать серию EG.

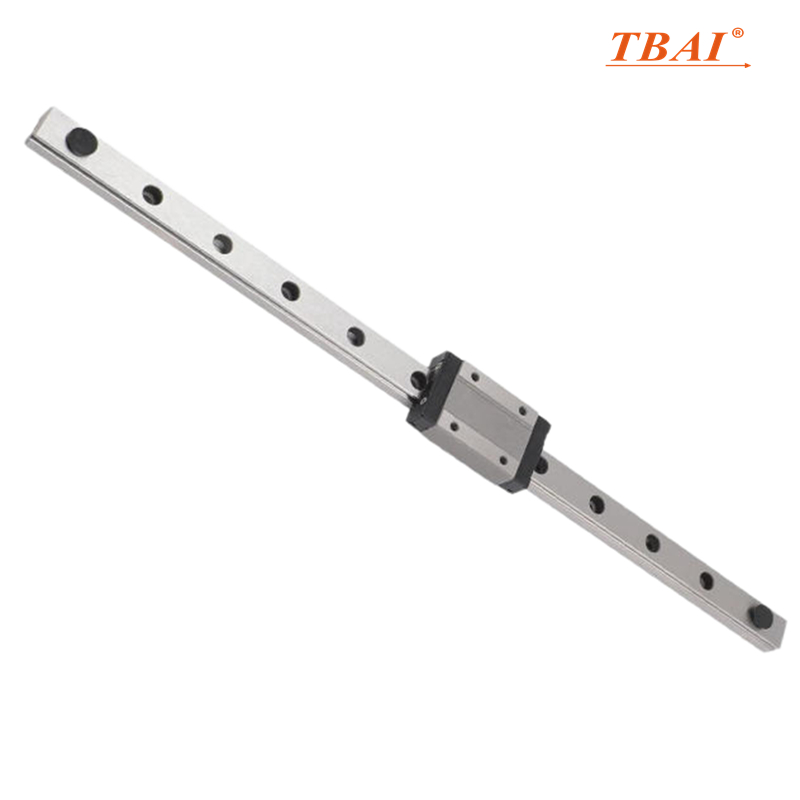

3. Линейная направляющая серии MG: миниатюрное решение для точного перемещения
Серия MG относится к категории миниатюрных линейных направляющих, в основном предназначенных для прецизионного оборудования с ограниченным пространством и низкими требованиями к весу.
Её главная особенность:
маленький размер
легкий вес
Высокая точность
гибкая установка
Основная характеристика серии MG
1. Миниатюрный дизайн
Размеры серии MG обычно меньше, например:
MG7
MG9
MG12
MG15
Подходит для оборудования с жесткими требованиями к пространству.
2. Подходит для точного малогабаритного оборудования
Серия MG широко используется в:
электронных устройствах
медицинском оборудовании
небольших роботах
оборудовании для 3D-печати
прецизионных измерительных приборах
Эти применения обычно не требуют грузоподъемности крупных направляющих, но предъявляют высокие требования к точности движения.
3. Гибкая установка
Благодаря своим компактным размерам, серия MG может быть установлена в ограниченных пространствах, обеспечивая большую гибкость при проектировании оборудования.
TBAI предлагает несколько серий решений для линейных направляющих.
Будучи профессиональным поставщиком продуктов линейного перемещения, TBAI постоянно уделяет внимание потребностям в высокоточных и высоконадёжных движущихся частях в отрасли автоматизации.
В настоящее время TBAI предоставляет услуги, включающие:
Линейная направляющая серии HG
Направляющая линейная серии EG
Шариковые винты и другие изделия для линейного перемещения
Продукт широко используется в:
Оборудование с ЧПУ
Автоматические производственные линии
Промышленный робот
Упаковочные машины
Прецизионное оборудование
Благодаря стабильным производственным процессам, строгому контролю качества и гибким услугам OEM, TBAI стремится предоставлять надежные решения для линейного перемещения клиентам по всему миру.
Резюме
Абсолютной разницы в качестве линейных направляющих серий HG, EG и MG нет, но они разработаны для разных сценариев применения.
Серия HG подходит для оборудования с высокой нагрузкой и высокой жесткостью;
Серия EG подходит для среднего автоматизированного оборудования с ограниченным пространством;
Серия MG подходит для небольших высокоточных устройств.
Правильный метод выбора заключается в комплексной оценке на основе нагрузки оборудования, монтажного пространства, рабочей скорости и требований к точности.
Выбор подходящей линейной направляющей не только повышает стабильность работы оборудования, но и снижает затраты на техническое обслуживание и продлевает срок службы оборудования.
